1. 設計目標
確保在戰場惡劣環境（電磁幹擾、極端天氣、電力波動）下，衛星接收係統（CCTV、氣象水文數據）24/7穩定運行。
滿足220V/3KVA負載需求，具備抗毀性、快速恢複、防偵測能力。
符合軍用級電磁兼容（EMC）和防雷抗衝擊標準（參照GJB 1389A、GJB 151B）。
2. 電源係統架構（三級冗餘）
（1）市電輸入與濾波
雙路市電+自動切換（ATS）：
兩路獨立220V AC輸入（若戰場條件允許），切換時間≤10ms。
輸入範圍：176V~264V（寬壓適應），頻率45Hz~65Hz。
軍用級濾波：
加裝EMI濾波器（插入損耗≥60dB@1MHz），抑製電網脈衝幹擾。
配置隔離變壓器（1:1，帶靜電屏蔽層），阻斷共模噪聲。

（2）不間斷電源（UPS）

機架式在線式UPS主機：
容量：3KVA（實際負載≤80%），輸出THD<2%。
電池後備：4小時（滿載），采用深循環鉛酸電池或鋰電組（-40℃~60℃軍用寬溫型）。
關鍵特性：
支持油機兼容（發電機接入時自動調整充電曲線）。
 silent模式：降低紅外/聲學特征（可選）。
（3）備用電源
軍用靜音柴油發電機：
功率≥5KVA（冗餘設計），自啟動時間≤5秒。
防電磁泄漏（全金屬屏蔽外殼），燃料儲備≥8小時。
應急太陽能係統（可選）：
光伏板：48V/800W（折疊式便攜設計）。
儲能電池：48V/100Ah（磷酸鐵鋰），支持-30℃低溫運行。
3. 戰場環境適應性設計
（1）防雷與抗電磁脈衝（EMP）
三級防雷保護：
一級：100kA（10/350μs）箱式防雷器（市電入口）。
二級：40kA（8/20μs）模塊化SPD（UPS前端）。
三級：TVS管衛星防雷器（設備端，如衛星接收機、數據接收盒）。
EMP防護：
所有線纜穿金屬導管並多點接地，機櫃采用法拉第籠設計。
信號端口加裝氣體放電管+磁環濾波器。
（2）物理防護
機櫃要求：
IP54防護等級（防塵、防潑水），內部溫濕度自動調控。
抗震等級：MIL-STD-810G（抗衝擊5G，振動5Hz~500Hz）。
線纜敷設：
鎧裝電纜（如GYTA-53光纜）埋地或架空隱蔽敷設。
同軸電纜（SYWV-75-5）與電源線間距≥50cm，避免耦合幹擾。
（3）隱蔽與抗幹擾
低可探測性：
UPS/發電機采用散熱消聲設計（噪聲≤45dB@1m）。
電纜接頭使用防射頻泄漏（TEMPEST）型號。
抗幹擾措施：
衛星接收機電源單獨隔離（LC濾波+磁屏蔽）。

關鍵設備供電線路部署光纖隔離中繼器。

4. 智能監控與戰時應急

（1）實時監測
監測參數：
電壓/電流/諧波、電池SOC、發電機油壓、EMP事件記錄。
報警方式：
聲光報警+軍用加密無線電（跳頻模式）上報指揮中心。
（2）應急協議
分級供電：戰時自動切斷非核心負載（如輔助照明），優先保障衛星接收。
快速拆卸：模塊化設計，15分鍾內完成關鍵設備轉移。
5. 運維要求
每日：檢查UPS狀態、電池電壓。
每周：模擬市電中斷測試（切換時間≤2ms）。
每季：防雷接地電阻複測（≤1Ω）。

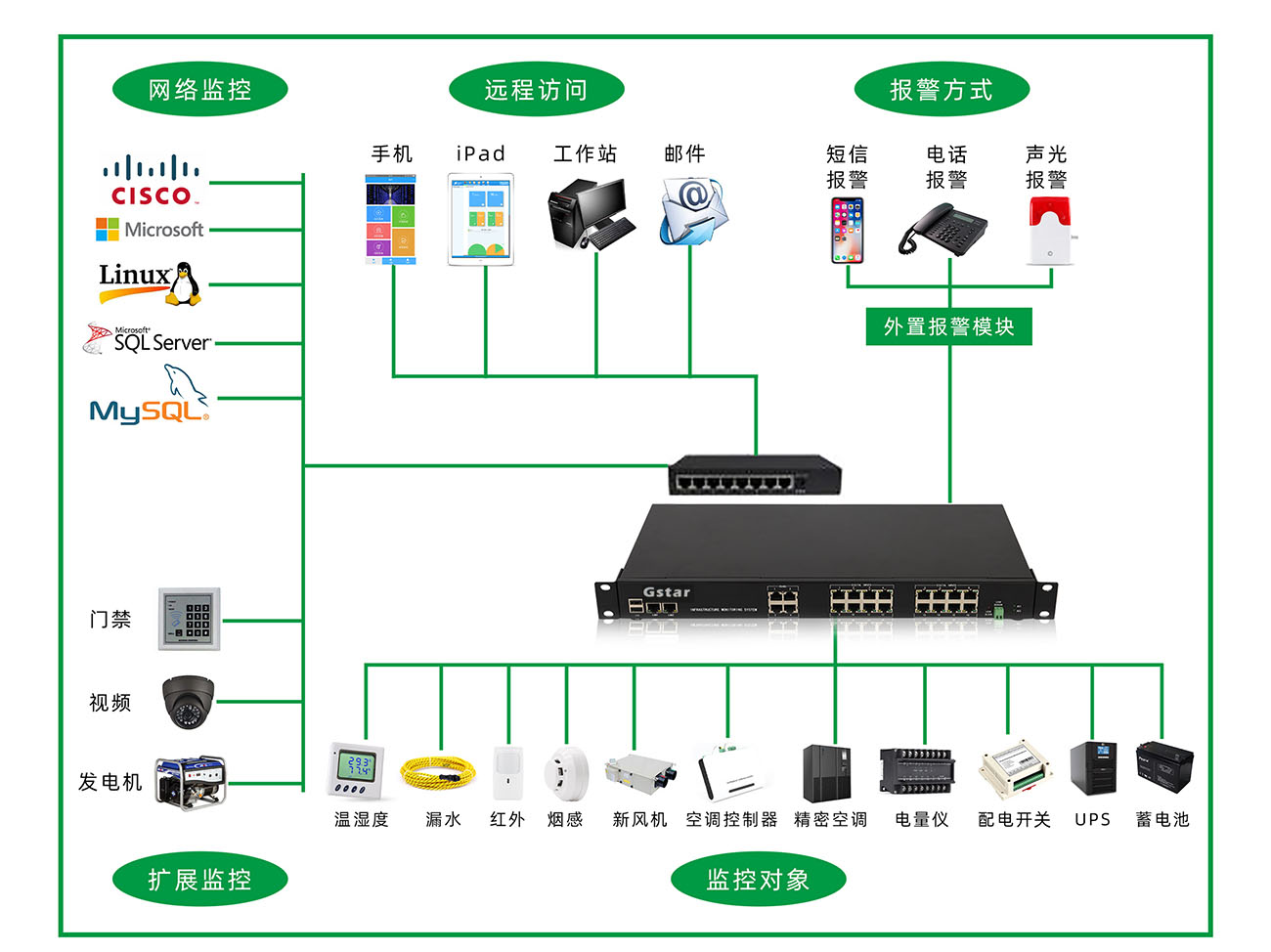

大型戰區指揮中心有必要接入動環監控係統
備注
可根據戰場實際需求選配電磁遮斷裝置（防無人機偵測）。
衛星天線高頻頭供電（DC 18V）需與機房電源共地，但通過光電隔離器避免地環路幹擾。
如需深化某部分設計（如EMP防護細節），請提供具體戰場環境參數（如預期EMP強度、敵方電子戰能力等）。
