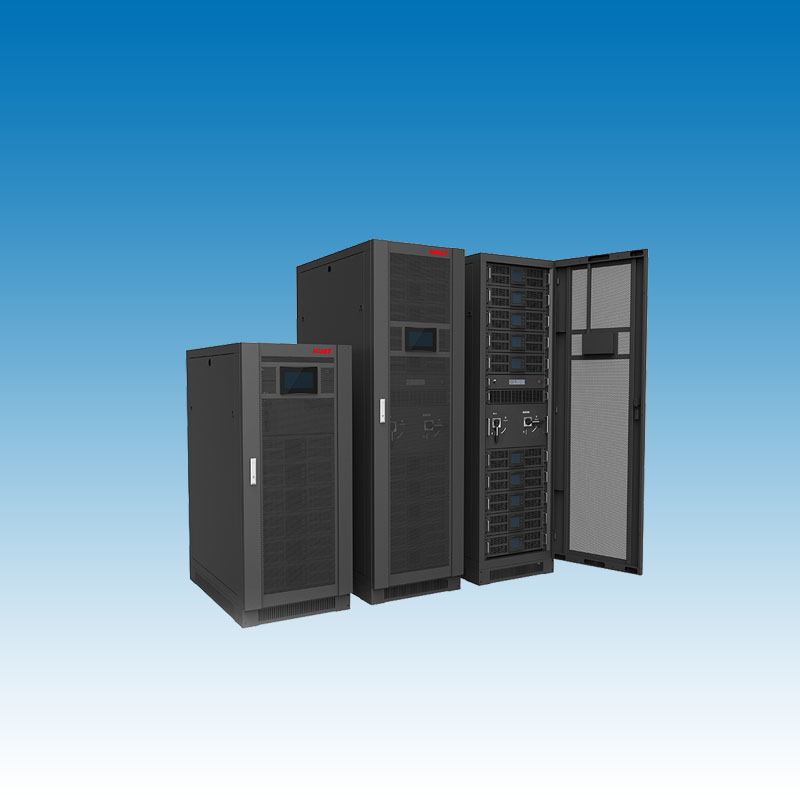

產品名稱：塊化高頻在線式三進三出UPS

產品型號：EH9500係列 (20-200KVA)

產品特點：

EH9500 模塊化係列是采用了先進的"N+X"無線並聯冗餘技術，可支持 6 台並聯，係統易於升級、擴容和維護，電氣性能優異，係統可用性高，軟硬件保護功能完善，係統包含功率模塊、監控模塊、配電模塊、維修旁路開關、輸出開關，可為各種負載提供安全可靠的電源保障。

應用領域

   數據中心一體化機房、大型中心網絡機房、政府部門、ISP服務商、電信、金融、證券、交通、稅務、醫療係統。

產品特性

   DSP 全數字化控製技術，純在線雙變換式架構，帶載能力強；

   采用標準機櫃，機櫃內部集成配電係統，安裝方便且節省用戶投資；

   輸入功率因數高達 0.99 以上，低諧波電流，綠色環保，高效節能；

   寬輸入電壓範圍，50Hz/60Hz 電網係統自適應，適合各種環境電網；

   “N+X”無線並聯冗餘技術，可輕易通過 LCD 屏設置冗餘的並機台數；所有模塊均支持熱插拔操作，方便維；

   每個模塊采用獨立控製係統，UPS 模塊根據共享的信息獨立進行控製，故障模塊失效後可以立即與並機係統進行脫離，不對並機係統造成危害；

   采用分散旁路供電，每個模塊內置自動旁路開關和相應的旁路均流電感，提供了良好的係統旁路供電的均流性；

   並機共用電池組，節省用戶電池投資；

   可根據用戶需要選擇不同外接電池數量（32/34/36/38/40 節）；

   先進的電池智能管理技術（自動均浮充切換、電池組溫度補償等），有效延長電池使用壽命；

   支持電池冷啟動和市電自啟動功能，滿足用戶的使用需求；

   具有維修旁路，當出現緊急情況時，可以切換到維修旁路供電，維修人員可以安全地在線維修；

   完善的軟硬件保護功能（C 級防雷、空開、Fuse、硬件保護、軟件保護），超強的自診斷功能，豐富的曆史記錄查詢；

   具有緊急關機（EPO）開關及遠程緊急關機（REPO）功能；

   超大 LCD 觸摸寬屏顯示，實現友好的人機界麵；

   豐富的通訊接口，包括 RS232，RS485，USB，幹接點，以及 SNMP（選配）卡。

產品標示圖



 技術數據：

型號		EH9500-60KVA/20	EH9500-100KVA/20	EH9500-200KVA/20
容量
模塊型號		RU-20 （18KW）
最大模塊數量		3	5	10
輸入
輸入方式		三相四線 + 接地
額定電壓		380/400V/415Vac
電壓範圍		208~478Vac
頻率範圍		40~70Hz
功率因數		≥ 0.99
旁路範圍		380 上限：25%（可選 +10%、+15%、+20%）
		400 上限：20%（可選 +10%、+15%）
		415 上限：15%（可選 +10%）下限：-45%( 可選 -20%、-30%)
		旁路頻率保護範圍：±10%
輸入電流諧波		≤ 3% (100％非線性負載 )
輸出
輸出方式		三相四線 + 接地
額定電壓		380/400V/415Vac
電壓精度		±1%
輸出頻率	市電模式	與輸入同步；當市電頻率超出最大±10%（可設置±1%、±2%、±4%、±5%）時，輸出頻率 50×(±0.2%)Hz
	電池模式	(50/60±0.2%)Hz
負載峰值比		3:01
切換時間		市電模式轉旁路模式 : 0ms( 跟蹤)；市電模式轉電池模式 :0ms
過載能力		負載≤ 110%，10min，≤ 125%，維持 1min，≥ 150% 立即轉旁路
輸出電壓諧波		≤ 2%(100％線性負載)
其他
效率		正常模式 95%
通訊界麵		RS232、RS485、2 個 Intelligent Slot （智能卡插槽）、幹接點
執行標準		CE,EN/IEC 62040-2，EN/IEC 62040-1-1，YD/T1095-2008
電池
電池電壓		±192V±204V±216V±228V±240V DC; (32 節、34 節、36 節、38 節、40 節可選 )
充電電流	UPS 機櫃	30A Max.	50A Max.	100A Max.
	功率模塊	10A Max.
工作環境
工作溫度		0℃～ 40℃
相對濕度		0 ～ 95% non condensing
儲藏溫度		-25℃～ 55℃
海拔高度		< 1500m
物理特性
外觀尺寸（D×W×H）mm	機櫃	600 x 840 x 1400		600 x 1100 x 2000
	模塊	580 x 443 x131
重量（淨重）kg	機櫃	157	169	306
	模塊	33
