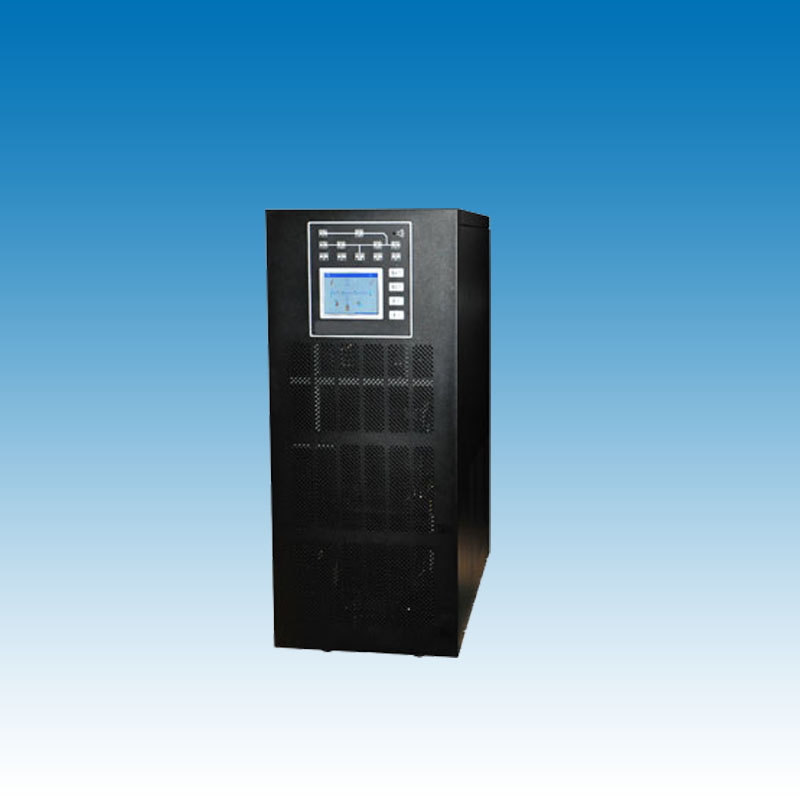

產品名稱：MD係列工頻機三進單出山特UPS主機

產品型號：MD6K~80K

產品描述：

MD係列工頻機三進單出UPS是采用全球最先進的DSP數字化控製技術，具有語音報警功能、高速微處理器（MCU）、可編程邏輯器件（CPLD）、第六代低損耗大功率IGBT和靜態開關扛鼎演繹了數字時代的經典傳奇，容量之大、可靠性之高、性能之穩定均居國際超一流水平。

應用範圍

MD係列工頻機三進單出山特UPS主機容量從1KVA到20KVA，憑借100%電網環境適應性，廣泛應用於通信行業計費中心、通信基站、銀行營業網點、ATM自動取款機及證券、交通、電力、工業等各行業網絡辦公環境。

產品性能

全數字化控製技術

◆ 先進的數字電路係統超穩定運行

MD係列工頻機三進單出UPS突破了UPS行業的技術瓶頸，以先進的數字電路係統替代了傳統的模擬電路，實現了非凡的創新。在數字電路模式下，高速微控製器和可編程邏輯器件對電路控製、參數設定和運行管理更加完美，自檢和自偵測功能更加強大。全程采樣技術不僅有利於對電路板上的所有獨立電路連接進行自檢和故障分析，更能經數碼變換為極度純正和穩定的正弦波電壓，確保係統超穩定運行。

◆ 電池智能化管理，耐用省心

MD係列導入了先進的智能化電池管理係統，可根據用戶電池配置自動調整電池的充電電流參數，並根據供電環境對電池進行均充浮充轉換、溫度補償充電和放電管理。此外，MD係列還可通過監控界麵對電池運行狀態進行偵測管理，確保電池高效運行。智能化電池管理係統不僅減少了管理員的負擔，更能延長電池使用壽命達55%以上。

◆ 智能偵測係統全程守護

該係統的微處理器不間斷地對所有的電源狀態、斷路器狀態、熔斷器狀態和所有的電路工作狀態進行在線偵測。出現故障時，偵測係統會即時報警通知管理員，同步啟動UPS全麵保護功能。

◆ 並聯冗餘

采用全數字化控製技術，實現多台UPS並聯冗餘功能。

先進的日程管理軟件

UPS自帶日程管理軟件，用戶可自我編程實行靈活的定時開/關機、電池充放電和均浮充等功能，讓用戶更方便地使用和管理UPS。

高精度SMD技術

MD係列改變了傳統的插入式電路處理工藝，全部采用高精度SMD技術，既省空間，又徹底消除傳統UPS電路中的腳刺，便於提高集成電路的安全運行，同時提高可靠性和運行精度。

采用4層電路板設計和高精度SMD元件完全清除了由芯片自身產生的各種高頻信號對其他芯片的幹擾，從而讓各個芯片模塊能夠不受幹擾的正常工作，抗幹擾性大為改善。

MD係列全麵采用SMD技術，耐高溫、準確度高、濾波性能極好，整機性能更加穩定，更牢固耐用，使用壽命增加了80%。

第六代IGBT逆變技術

IGBT良好的高速開關特性，具有高電壓和大電流的工作特性，采用電壓型驅動，隻需要很小的控製功率；第六代IGBT具有更低的飽和壓降，逆變器的工作效率更高，溫升低，可靠性更高。

超清晰界麵信息處理技術

◆ 具有語音報警功能。

◆ 人性化的大屏幕LCD中英文顯示，流程圖運行狀態直觀顯示，智能圖標的觸摸按鈕，表格式的數據資料、事件記錄顯示，中英文可選菜單操作。

◆ 直觀的LED狀態指示：工作流程式狀態指示，一目了然。

環保節能關鍵性技術

經科學的生命周期評價, MD係列采用了抗老化性能優異的觸摸屏麵板和經氟碳工藝處理的機箱外觀，環保耐用，曆久如新 ；采用可拆解式模塊化設計，易維護並高度節約資源；采用新型軸承風扇,散熱性能優異，高度節能；采用無環流控製電路，節電性能良好；采用綠色整流和逆變技術，為用戶提供清潔的能源；采用先進的數字電路及高精度貼片技術，整機壽命同比延長了80%。

其他性能優點

◆ 優越的負載特性

完全滿足從0到100%負載的躍變，而無需切換到旁路，並保護輸出穩定可靠。

◆ 完善的保護功能

具有優異的輸入輸出過欠壓保護、輸入浪湧保護、電池過充過放保護、輸出過載短路保護、溫度過高保護等多種係統保護和報警功能。

◆ 高性能的動態特性

采用瞬時控製方式和有效值等多種反饋控製，實現了高動態調節，減小輸出電壓失真度。

◆ 可選的輸入諧波濾波器

有效抑製輸入的諧波汙染，提高UPS的輸入功率因數，減小輸入的諧波電流。

◆ 可選的電池巡檢模塊

可對單個的參數進行測量，並在顯示板上顯示出來。如有電池故障立即報警，通知管理員。

◆ 個性化的設置

可根據用戶用電要求對山特UPS主機進行工作狀態設置,用戶可選UPS工作模式、ECO節能工 作模式、EPS工作模式。

技術數據

型   號		MD6K	MD10K	MD15K	MD 20K	MD 30K	MD 40K	MD 60K	MD 80K
標稱容量(KVA)		6KVA	10KVA	15KVA	20KVA	30KVA	40KVA	60KVA	80KVA
工作方式		雙變換純在線式
相   數		三相+N+G
輸入功率因數		>0.8, >0.95 (加濾波器或12脈衝整流器)
整	輸入標稱電壓	220/380VAC, 230/400VAC, 240/415VAC
流	範   圍	±25%
器	輸入標稱頻率	50Hz±10%, 60Hz±10%
	輸出紋波	<2%
	軟啟動	0~100%  5sec
充電	充電模式	先恒流後恒壓，帶溫度補償充電和自動均（jun1）浮充轉換
	浮充電壓	405VDC
	均（jun1）充電壓	432VDC
	溫度補償電壓	-3mV/℃(單體)
	充電電流	0.1C(根據電池容量設置自動調節)
	充電功率	額定容量的20%
電池	電池類型	免維護鉛酸蓄電池
	電池容量	7~999AH可設定(根據不同功率容量範圍不同)
	電池節數	12V類型30節，或2V類型180節（標稱電壓360VDC）
逆	相   數	單相L+N+G
變	額定功率	額定容量x0.8
器	標稱電壓	220VAC, 230VAC, 240VAC
	輸出電壓穩定度	±1%(穩態負載)，±3%（負載波動）
	頻率穩定度	50Hz, 60Hz<±0.5%(不同步時)
	波峰因數	>3:1
	輸出波形失真度	正弦波，線性負載<3%；非線性負載<5%
	動態特性	瞬變電壓<±5%（由0到100%躍變），瞬間恢複時間<10ms
	過載保護	115%正常工作，125%10分鍾，150%1分鍾，200%1s
	逆變器效率	>93%(滿載)
旁路	相   數	單相L+N
	標稱電壓	220VAC，（230VAC,240VAC）
	轉換時間	0ms(靜態開關零切換)
保護功能	輸入保護	電壓、頻率超限；錯相、缺相
	輸出保護	過流、短路、功因過低
	電池保護	過充保護、過放保護
	溫度保護	環境過溫保護、逆變器過溫保護
	硬件故障保護	鋪助電源異常、斷路器跳閘、熔斷器斷開及功率器件過流過壓保護
係統參數	工作環境	環境溫度：0~40℃，相對濕度30%~90%海拔高度<1000米（每增加100米功率下降1%，最高4000米）
	冷卻方式	強製通風
	通迅接口	RS232、RS485。可選幹接點接口、SNMP卡（網絡遠程監控）
	並機不均流度	≤3%
	冗餘功能	串聯熱備份或並聯
	抗浪湧能力	10/700μS, 5KV ; 8/20 μS, 20KA
	防護等級	1p21
	安全性能	輸入輸出對地的抗電3000VAC,漏電流水於3.5mA; 絕緣電阻大於2MΩ(500VDC)
	噪聲dB	45~50		50~55		55~58		55~60
	機械尺寸(W+D+H)mm	450x600x1200					600x720x1520		980x800x1800
	重量(Kg)	108	146	162	178	239	318	445	498
