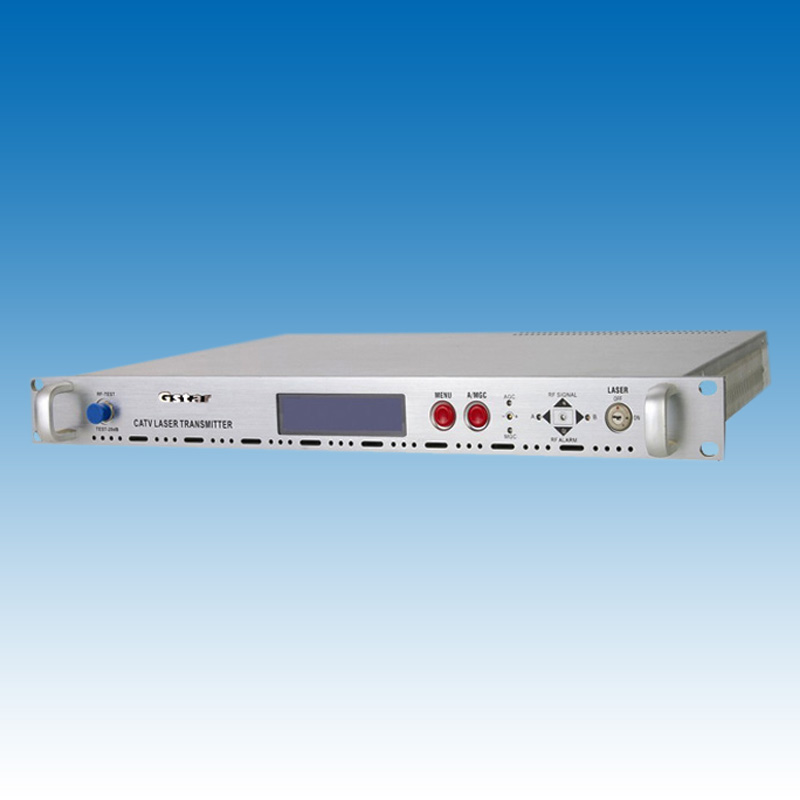

產品名稱：1550nm外調光發射機

產品型號：Gstar-890B 1550nm

產品簡介：

Gstar-890B-1550nm外調製光發射機產品屬於新型的高性能1550nm 外調製CATV 光發射機。發射機為1U 高度，可方便的安裝在19"機架上。Gstar-890B-1550發射機為1550波長雙路7dBm/9dBm光輸出，輸出信號光譜線窄，在遠距離傳輸時，更顯優勢。

主要器件采用JDSU、Fujitsu、MITSUBISHI含熱電致冷器的DFB低噪聲、窄線寬、連續波激光器和JDSU、AVANEX CATV高線性外調製器。由於關鍵部件采用了國際品牌及公司係統優化控製技術、SMNP網絡管理控製技術，使整機的技術性能指標完全達到同類進口設備的標準，為有線電視及電話通信，提供優質的圖象、數字或壓縮數字信號長距離傳輸。

 產品特點

1.2.1）高品質：獨創的係統優化控製技術、RF預失真技術在保證CNR性能優異的情況下係統獲得最大的CTB、CSO和SBS指標。

1.2.2）靈活性：外調製器的相位調製技術在保證係統CSO性能優異的情況下，最大限度地提高了入纖光功率，以獲取長距離傳輸，且SBS閾值13、16、18現場可調，可適用不同的網絡傳輸。

1.2.3）可靠性：采用19″1U標準機架，內置高性能的雙開關電源（可選），可在AC85---AC265V市網電壓中熱備份工作，全自動切換；機箱散熱可自動溫度控製。

1.2.4）直觀性：外調製器與激光器是整機最貴重的器件，機器內設微處理器對外調製器和激光器的工作狀態進行監控，工作參數由麵板LCD窗口顯示。

1.2.5）網管型：選件式網管狀態監控應答器保證滿足國標並與 SCTE HMS標準兼容，可實現網管監控功能。

二、產品結構圖

2.1 光發射機電路原理框圖

2.2 光發射機前、後麵板結構圖

三、主要技術參數指標

序號	項     目	單位	性 能 參 數	備        注
1	激光器型號			DFB
2	光波長	nm	1550±10	不同波長訂貨前請聲明
3	光調製方式		外調製
4	光輸出功率	dBm		詳見規格
5	SBS門限	dBm	16.5	13，16，18可選
6	光連接器形式		FC/APC，SC/APC可選	訂貨前要注明
7	頻率範圍	MHz	47～750（862）
8	載噪比	dB	≥52.0	GY/T143-2000
9	平坦度	dB	±0.75	GY/T143-2000
10	射頻輸入信號電平	dBuV	78～88	AGC自動控製
11	載波組合三階差拍比（C/CTB）	dB	≥65.0	GY/T143-2000
12	載波組合二階差拍比（C/CSO）	dB	≥65.0	GY/T143-2000
13	射頻輸入阻抗	Ω	75
14	射頻輸入反射損耗	dB	＞16(47～550)MHz	GB/T11381.
			＞14(550---862)MHz
15	供    電	V	AC90~AC265	可選-48VDC
16	功    耗	W	≤50	單電源工作
17	工作溫度	℃	0～50	全自動機箱溫度控製
18	貯存溫度	℃	-20～85
19	工作相對濕度	%	20%～85%
20	尺    寸	″	19″×11″×1.75″	（W）x（D）x（H）
21	網管接口		RJ45	支持瀏覽器和SNMP-II
測試說明：
1） 在規定的鏈路損耗條件下，在550MHz頻率範圍內配置59個PAL-D模擬電視頻道信號，在550MHz～750(862) MHz頻率範圍內傳送數字調製信號，數字調製信號的電平（8MHz帶寬內）比模擬信號的載波電平低10dB,光接收機輸入光率為0dBm時，測量載波組合三階差拍比（C/CTB）、載波組合二階差拍比（C/CSO）及載噪比（C/N）。
2）光纖50KM+EDFA .
